Scanner pada EFI - Cara Penggunaan Scanner/Scantool Launch X-431



Penulis: Angger Reda Tama, S.Pd., Gr., M.Pd.

Assalamu'laikum Sahabat-ilmu.com - pada kesempatan ini kita akan belajar tentang menggunakan scanner/scantool pada Mobil EFI berikut ini pembahasannya.

Langkah-langkah menggunakan scanner/scantool pada mobil EFI sebagi contoh unit mobil yang dipakai adalay Toyota Calya 2015.

  1. Siapkan peralatan scan tool yang memuat data kendaraan yang akan diperiksa.
  2. Nyalakan scan tool dengan menekan tombol power.

    cara-menggunakan-scanner-scantool-launch-X-431-pada-mobil-EFI-1

  3. Pastikan switch contact kendaraan pada posisi OFF.


  4. Pasang konector scan tanpa kabel yang disebut VCI (Vehicle Communicatin Interface) atau kabel OBD 2 pada DLC (Data Link Conector) di bawah dashboard.
    Cara memasang VCI scanner pada DLI

  5. Setelah VCI dipasang ke DLC dengan benar, kemudian putar swicth contact pada posisi ON dan pastikan semua indikator menyala.
    Cara menggunakan scanner pada mobil EFI


  6. Pilih aplikasi Launch X-431.
    Cara menggunakan scanner launch x-431

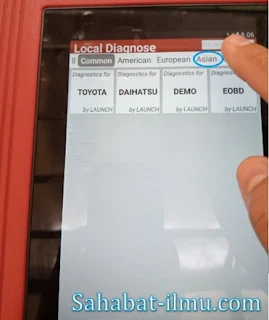

  7. Pilih “Local Diagnose.”

  8. Pilih kawasan mobil “ASIA.”

  9. Pilih “Toyota” sesuai merek kendaraan.

  10. Pilih merek kendaraan “Toyota.”
    cara-menggunakan-scanner-scantool-launch-X-431-pada-mobil-EFI

  11. Pilih tipe kendaraan “Calya”
    cara-menggunakan-scanner-scantool-launch-X-431-pada-mobil-EFI

  12. Pilih seri engine kendaraan “B401” yang tertera pada STNK. Kemudian klik "Ok."
    cara-menggunakan-scanner-scantool-launch-X-431-pada-mobil-EFI

  13. Pilih “Powertrain.”

  14. Nyalakan engine. Pastikan Malfunction Indicator Lamp (MIL), lampu inikator battery, dan oli mati semua, kecuali lampu parkir dan pintu.
    cara-menggunakan-scanner-scantool-launch-X-431-pada-mobil-EFI

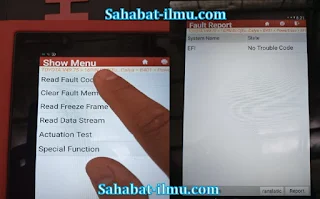

  15. Pilih “Read Fault Code” periksa trouble  pada kendaraan.  Perbaiki kerusakan yang tertera jika tidak ada “No Trouble Code” tekan tombol ok. Kemudian pilih “Clear Fault Memory”untuk menghapus kerusakan data setelah perbaikan lakukan langkah No. 15.
    cara-menggunakan-scanner-scantool-launch-X-431-pada-mobil-EFI

  16. Pilih “Read Data Stream” jika ingin memeriksa data engine.  Kemudian piih current data yang ingin ditampilkan kemudian klik "Ok."
    cara-menggunakan-scanner-scantool-launch-X-431-pada-mobil-EFI

  17. Pembacaan current data dan sesuaikan dengan manual book kendaraan. Jika ingin mendapatkan data berupa grafik pilih “Graph.”

  18. Setelah selesai membaca “Read Data Stream” dapat juga melakukan pengetesan aktuator seperti kipas pendingin dengan memilih “Actuation Test.”
    cara-menggunakan-scanner-scantool-launch-X-431-pada-mobil-EFI

  19. Setelah selesai klik tombol keluaruntuk keluar dari aplikasi diagnose seperti gambar di bawah ini.
    cara-menggunakan-scanner-scantool-launch-X-431-pada-mobil-EFI

  20. Matikan engine kendaraan.
    cara-menggunakan-scanner-scantool-launch-X-431-pada-mobil-EFI

  21. Lepas VCI dari DLC Kendaraan.

  22. Matikan perangkat scantool Launch X-431 dengan menekan tombol power kemudian pilih matikan daya.
    cara-menggunakan-scanner-scantool-launch-X-431-pada-mobil-EFI

    Semoga artikel "Scanner - Cara Penggunaan Scanner/Scantool Launch X-431" bermanfaat bagi Sobat Sahabat-ilmu.com, jangan lupa follow web kami. Terima kasih telah berkunjung di web kami.
